CYCLER
- 배터리의 특성을 시험하는 설비로, 배터리 개발 시 충/방전 과정을 통해 배터리의 전압, 전류, DCIR 등 을 측정하여 수명, 성능, 용량 등을 파악하는데 사용되는 충방전기.
- 항온 챔버와 연동하여 배터리 테스트 온도를 제어.

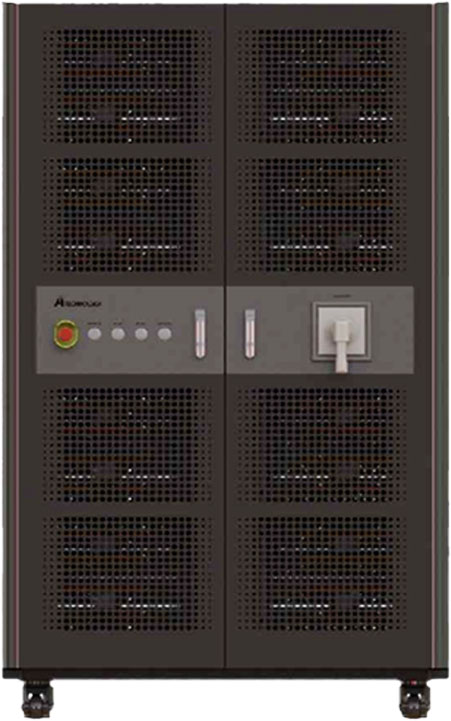

ATCC/ATHCC
- Xev, Ess용 Battery 성능 및 안정성 시험설비
- 스위칭 방식의 에너지회 수형 Battery 시험장비
- Battery의 특성 (전압, 전류, DCIR등) 측정
- Battery의 수명, 성능, 용량 분석 및 개별 온도 측정
- AC 배전 및 DC배전 대응
- 최소 1ms 고속데이터 저장
- 최소 1ms Rising time, 최소5ms Pulse time
- 최대 500만 대전류 패턴
- 챔버 연동

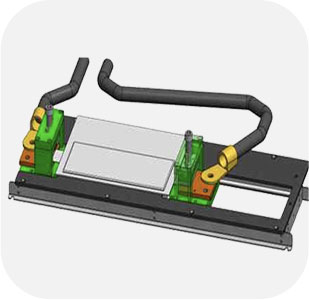

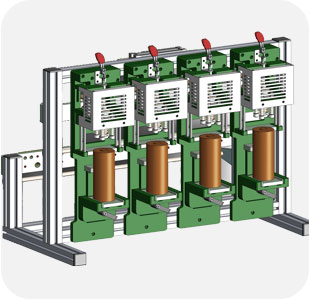

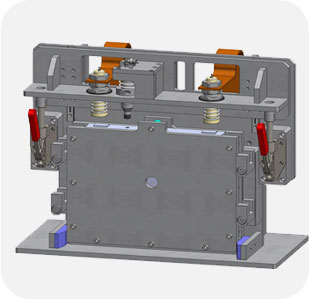

- All-in-one cycler
Under 5V, Up to 2000A
Specifications (0V Discharge)
| Cell cycler | Specifications | ||
|---|---|---|---|
| Normal | High performanc | ||
| Voltage | Range | 0 ~ 5V | |
| Accuracy | ±0.03% (F.S) | ||
| Current | Range | ±300A(32ch) / 600A(16ch) /1000A(8ch) /2000A(4ch) | ±300A(16ch) / 600A(16ch) /1000A(8ch) /2000A(4ch) |
| Accuracy | ±0.05% (F.S) | ||
| Resolution | 18bit | ||
| Data acquistion | 10ms | 1ms | |
| Time | Rising | 5ms | 1ms |
| Switching | 10ms | 2ms | |
| Pulse | 100ms | 10ms | |
Specifications (2V Discharge)
| Cell cycler | Specifications | ||
|---|---|---|---|
| Normal | |||
| Voltage | Range | 2 ~ 5V | |
| Accuracy | ±0.03% (F.S) | ||
| Current | Range | 100A / 200A / 300A(48ch) / 600A(24ch) / 1000A(8ch) / 2000A(4ch) | |
| Accuracy | ±0.05% (F.S) | ||
| Resolution | 18bit | ||
| Data acquistion | 10ms | ||
| Time | Rising | 5ms | |
| Switching | 10ms | ||
| Pulse | 100ms | ||

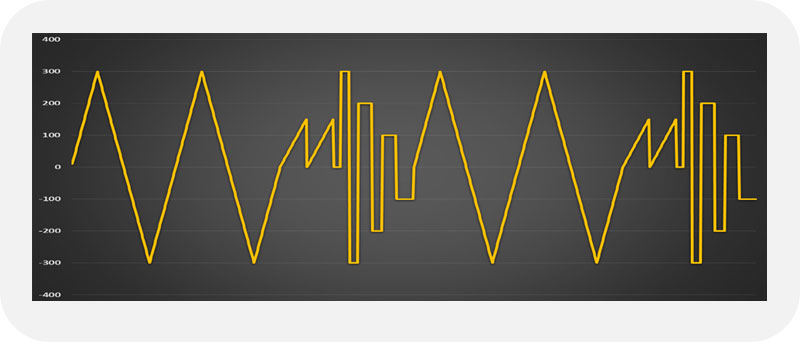

Driving pattern simulation mode
- 주행성능 Simulation data 실시간 제공
- 1개 Step 내에 최대 5,000,000개의 전류 Pattern 등록 가능
- 최소 100ms 실시간 Data 취득 (Option : 10ms Data)

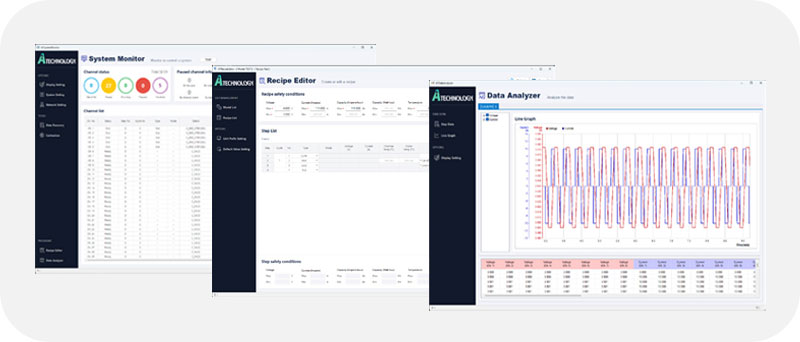

Software & IT
- 고객별 니즈를 반영한 1:1 맞춤형 모니터링 / 편집 / 분석 프로그램 제공
- 저장 조건별 실시간 Data 그래프 제공
- 사용자 축 임의설정 기능 제공 (Voltage / Current / Capacity / Cycle / Time)

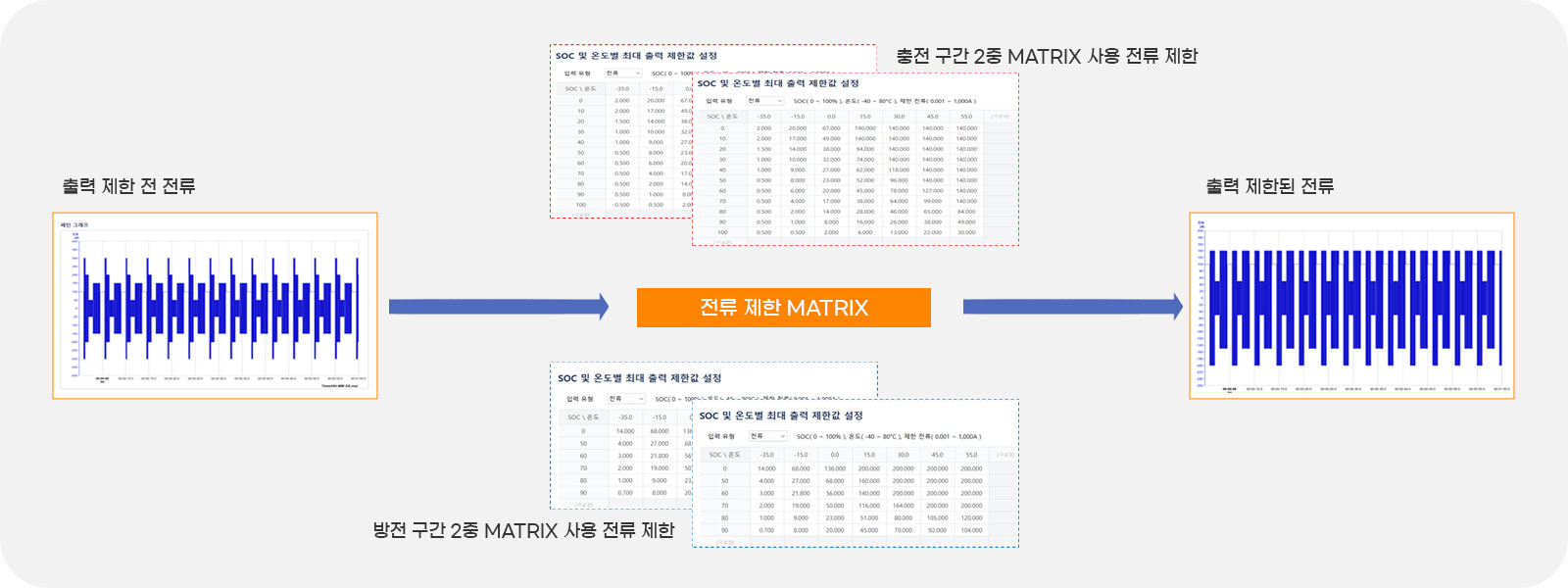

SOC/Temperature Matrix를 통한 전류 제한
- 사용자가 설정한 SOC/온도 Matrix에서 설정된 값 사이 구간에서의 제한값을 선형 보간법을 사용하여 계산하고 출력전류가 제한값을 초과하지 않도록 제어함
- 주행 패턴 시뮬레이션 수행 중 배터리 전류가 과도하게 흐르는 것을 방지하여 BMS 모사 시험 중 배터리 퇴화 가속에 의한 결과데이터 오차를 방지함
- 2중 Matrix를 설정하여 낮은 전류값으로 제한되도록 제어함

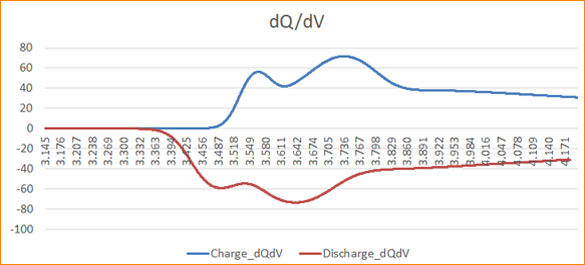

dQ/dV, dV/dQ 분석 기능 지원
-
dQ/dV
- 반응 활성 구간의 반응 강도
- 전극 내 상전이(Phase Transition) 활성도 분석 (Peak 구간)
- 배터리 구조 열화 분석
- SOH(State of Health) 분석
- 내부저항 증가 분석
-

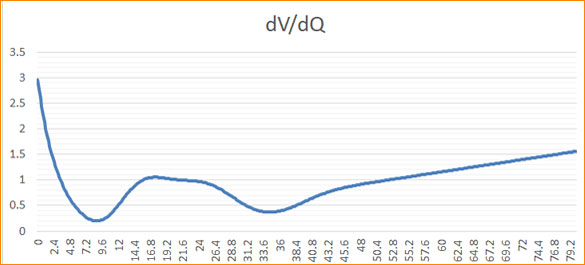

dV/dQ
- 전압 민감도 분석
- 전압 변화 급격성(Peak 구간)
- 열화 정량 분석
Product family
| Model type | Model designation | Voltage[V] | Current[A] | Number of channel | Dimension[mm] |
|---|---|---|---|---|---|
| Normal (2V Discharge) |
ATCC 5-100MPT-A2 | 5 | 100 | 48 | 700*1300*1750 |
| ATCC 5-200MPT-A2 | 5 | 200 | 48 | 1000*1300*2150 | |
| ATCC 5-300MPT-A2 | 5 | 300 | 48 | 1100*1560*2050 | |
| ATCC 5-600MPT-A2 | 5 | 600 | 24 | 1100*1560*2050 | |
| ATCC 5-1000MPT-A2 | 5 | 1000 | 16 | 1100*1560*2050 | |
| ATCC 5-2000MPT-A2 | 5 | 2000 | 8 | 1100*1560*2050 | |
| Normal (0V Discharge) |
ATCC 5-300MPZ-A2 | 5 | 300 | 32 | 1250*1300*2130 |
| ATCC 5-600MPZ-A2 | 5 | 600 | 16 | 1250*1300*2130 | |
| ATHCC 5-1000MPZ-A2 | 5 | 1000 | 8 | 1250*1300*2130 | |
| ATHCC 5-2000MPZ-A2 | 5 | 2000 | 4 | 1250*1300*2130 |
