FORMATION
- 배터리 생산 공정 중에 활성화 공정에서 사용되는 설비이며, 조립 공정 이후 충·방전을 통해 전기적 극성을 띄게 하여 배터리로서의 역할을 수행하게 하는 충방전기.

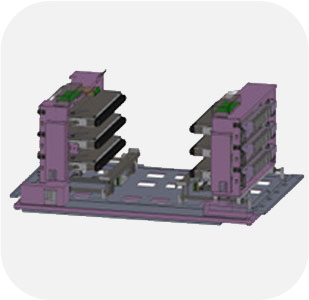

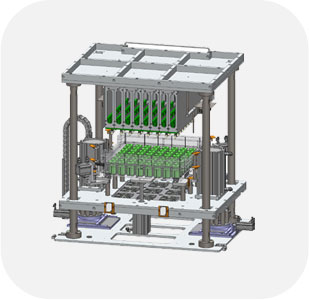

Pre-charge
- 배터리 조립 후 저 전류 (약 0.2C-rate, 고객사별 상이)를 공급하여 1차 충전하는 충전기임.
- Pouch용 설비는 High temperature & pressure 기능이 있으며, Prismatic 설비는 Vacuum 기능이 있음.
- 활성화 공정에서 발생하는 가스 제거, 전극과 전해액의 계면 구조를 안정화 하여 배터리의 효율을 높이는 역할을 수행함.
Charge/Discharge
- 충ㆍ방전을 통해 배터리를 활성화 하고, 각종 Data (전압, 전류 등)를 수집하는 기능을 수행함.
DCIR
- 높은 방전 전류를 인가하여 배터리의 내부저항을 측정하는 설비이며, 측정된 저항값을 통해 배터리의 출력 특성 및 양불을 판정 함.
IR/OCV
- 배터리의 임피던스 및 OCV를 측정하는 설비이며, 1kHZ의 교류 (정현파)를 인가하여 배터리의 임피던스를 측정하고, 해당 Data를 통해 배터리의 이상 유/무를 판정 함.

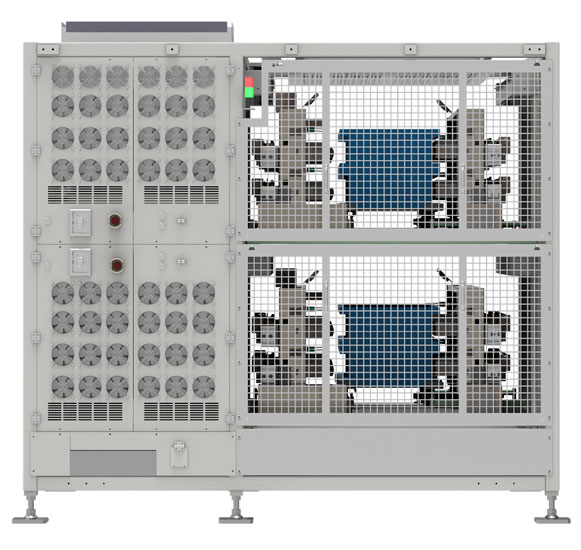

ATCF/ATHCF
- 스위칭 방식의 에너지 회수형 Battery 양산 설비
- 공정 중 생성되는 Data (전압, 전류 등) 수집
- 공정편집 / 설비운영 / 결과분석 프로그램 제공
- 고객 맞춤형 프로그램 제공
- 최소 1ms Rising time , 최소 5ms Pulse time
Under 5V, Upto 500A
Specifications
| Formation | Specifications | |
|---|---|---|
| Normal | ||
| Voltage | Range | 2 ~ 5V |
| Accuracy | ±0.05% (F.S) | |
| Current | Range | ±100A, 200A, 300A, 400A, 500A |
| Accuracy | ±0.05% (F.S) | |
| Resolution | 18bit | |
| Data acquistion | 10ms | 1ms |
| Time | Rising | 5ms |
| Switching | 10ms | |
| Pulse Width | 10ms | |

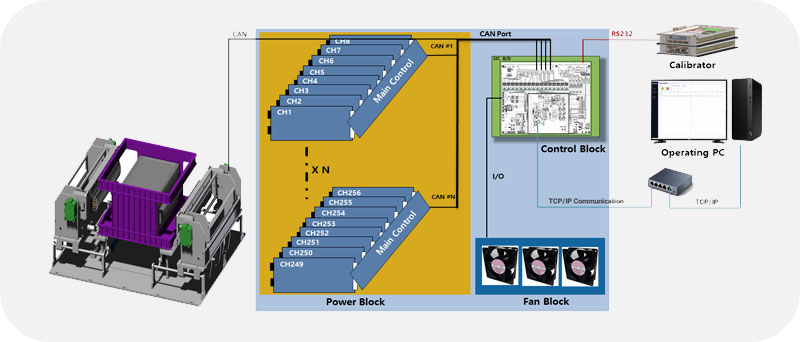

Control Block
- 고객 Tray에 맞춰 채널 수 확장 가능 (TBD)
- 데이터 누락 보정 기능
- 교정 프로그램 내장
- OVP, OCP, OTP, Smoke, EMG S/W, Watchdog safety
- 제어 PC Shut-down 시에도 안전 조건 정상 동작
- 자동화 물류라인 연동 지원

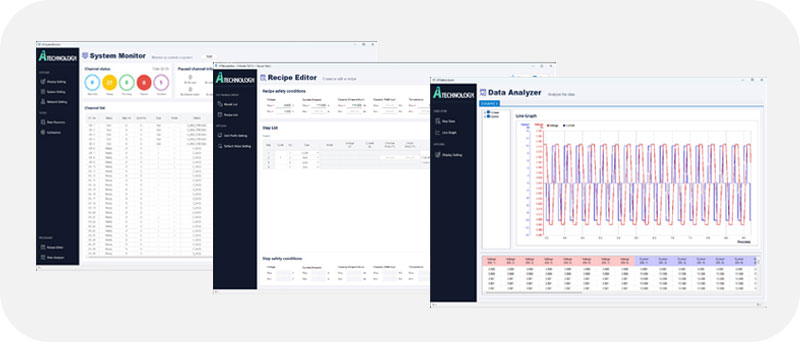

Software & IT
- 고객별 니즈를 반영한 1:1 맞춤형 모니터링/편집/분석 프로그램 제공
- 고객사 MES 연동 지원
- 저장 조건별 실시간 Data 그래프 제공
- 사용자 축 임의설정 기능 제공 (Voltage / Current / Capacity / Cycle/Time)
Product family
| Model type | Model designation | Voltage[V] | Current[A] | Number of channel | Dimension[mm] |
|---|---|---|---|---|---|
| Normal | ATCF 5-100NIT-A2 | 5 | 100 | TBD | TBD |
| ATCF 5-200NIT-A2 | 5 | 200 | TBD | TBD | |
| ATCF 5-300NIT-A2 | 5 | 300 | TBD | TBD | |
| ATCF 5-400NIT-A2 | 5 | 400 | TBD | TBD | |
| ATCF 5-500NIT-A2 | 5 | 500 | TBD | TBD |
