CYCLER
- 배터리의 특성을 시험하는 설비로, 배터리 개발 시 충/방전 과정을 통해 배터리의 전압, 전류, DCIR 등 을 측정하여 수명, 성능, 용량 등을 파악하는데 사용되는 충방전기.
- 항온 챔버와 연동하여 배터리 테스트 온도를 제어.

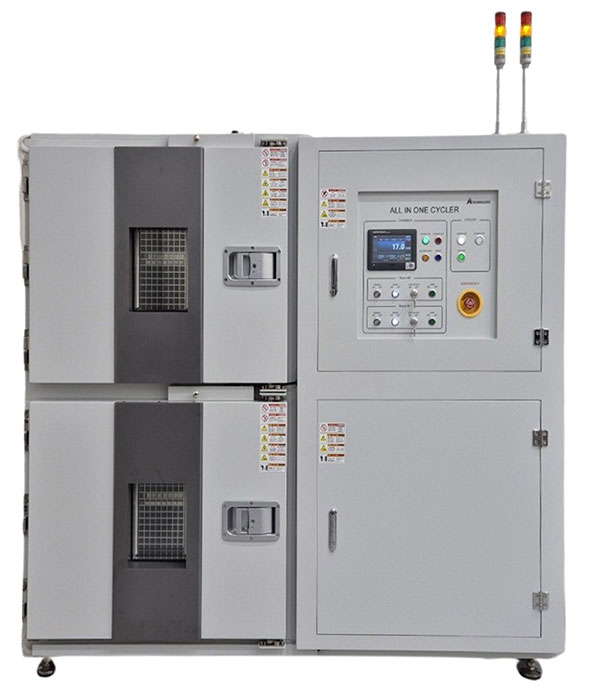

ATACC
- 충방전 전원부와 챔버 일체형으로 구성
- PCW (Process Cooling Water)를 이용한 전원부 발열 냉각
- 설치면적 40% 감소 (16ch 4room 구성시)
- Cable 길이 단축에 의해 손실 20% 감소
- 수냉식 방열 구조로 고객사 Room utility 비용 절감
- 설비 적층 구조 적용 가능
Under 5V
Up to 2000A
Up to 2000A
Specifications
| Chamber | Specifications |
|---|---|
| Temperature range | -40℃ ~ 80℃ |
| Controller accuracy | ±0.5℃ |
| Uniformity | ±1℃ @ No load |
| Refrigerator | Sealed (water-cooled) |
| Rising speed | Rising time 2℃/min |
| Falling speed | Falling time 1℃/min |
| Fire extinguishing system | Smoke sensor, Flame detector, Spray nozzle, Novec 1230 (FK-5-1-12) |
| Communication | RS485 통신, Modbus protocol 사용 |
Chamber temperature tracking test
- 온도 가변 제어
- 설정온도 도달 후 30분 이내 사양 1℃ 이내로 안정
- 운영 PC를 이용한 챔버 온도 제어 및 Schedule 연동 제어

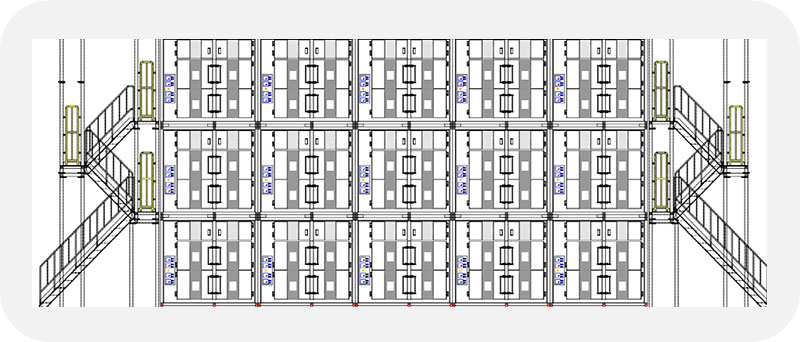

설비 적층 구조 컨셉
- 적층구조 적용을 통한 공간 효율화 달성
- 수냉식 냉각 적용으로 장비 외부로의 발열이 없음
- 통합운영시스템을 적용한 효율적인 운영 관리

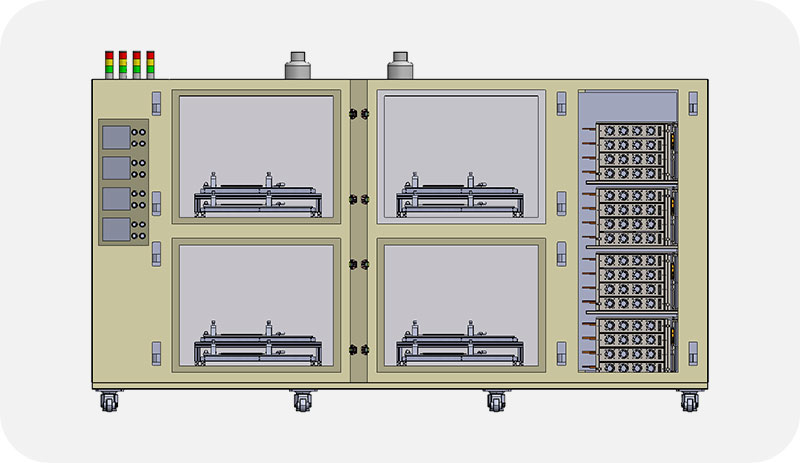

All in one cycler configuration
- 전원부 측면 배치로 설치공간 축소
- 수냉식 냉각으로 설비 외부로의 열 배출 없음
- 고객사 공조 유틸리티 비용 감소
- 챔버 Room 별 온도 독립제어
- 소화약제 또는 물을 이용한 소화설비 포함
Product family
| Model type | Model designation | Voltage[V] | Current[A] | Number of channel | Dimension[mm] |
|---|---|---|---|---|---|
| Normal (2V Discharge) |
ATCC 5-100MPT-A2 | 5 | 100 | 48 | TBD |
| ATCC 5-200MPT-A2 | 5 | 200 | 48 | TBD | |
| ATCC 5-300MPT-A2 | 5 | 300 | 48 | TBD | |
| ATCC 5-600MPT-A2 | 5 | 600 | 24 | TBD | |
| ATCC 5-1000MPT-A2 | 5 | 1000 | 16 | TBD | |
| ATCC 5-2000MPT-A2 | 5 | 2000 | 8 | TBD | |
| Normal (0V Discharge) |
ATCC 5-300MPZ-A2 | 5 | 300 | 32 | TBD |
| ATCC 5-600MPZ-A2 | 5 | 600 | 16 | TBD | |
| ATHCC 5-1000MPZ-A2 | 5 | 1000 | 8 | TBD | |
| ATHCC 5-2000MPZ-A2 | 5 | 2000 | 4 | TBD |
