DISCHARGER
- 불량 배터리 및 폐기용 배터리를 0V 또는 마이너스 전압까지 방전하는 설비로 염수 방전 대비 친환경적이고 빠른 시간에 배터리를 방전할 수 있으며, 특징으로는 배터리의 전극을 파괴하는 불용화 방전을 수행함.
- 불용화된 배터리는 재충전이 되지 않아 안정적으로 폐기 및 자원회수가 가능함.

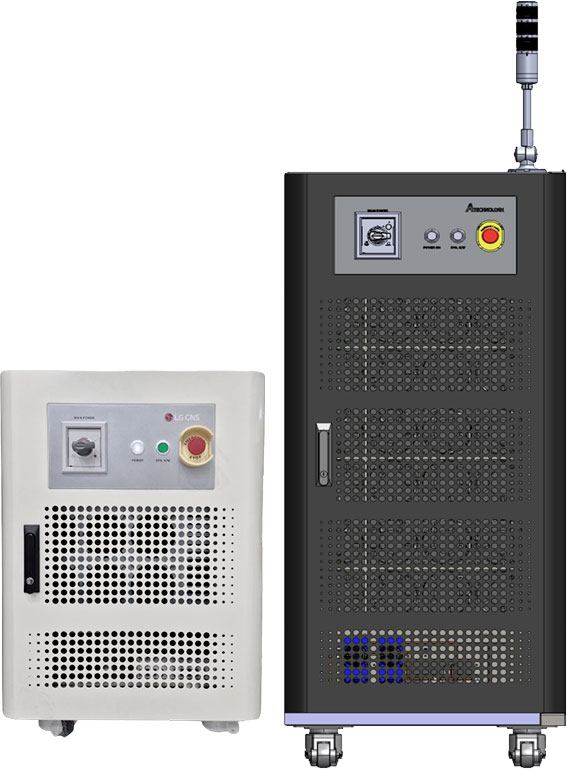

ATCD
- 충방전 전원부와 지그 일체형으로 구성
- 불용화 방전을 이용한 완전방전
- 자동지그 방식의 사용자 편의성 증대
- 개별 Cell 접촉식 온도 측정
- 전력 Peak 제어 알고리즘 적용
- 평탄화 방전 기능을 이용한 고속방전
Specifications
| Cell Discharger | Specifications | ||
|---|---|---|---|
| 50V50A 2Power Module | 120V100A 1Power Module | ||
| Voltage | Range | -12 ~ 50V | -24 ~ 120V |
| Accuracy | ±0.1% (F.S) | ||
| Current | Range | 1 ~ 50A | 1 ~ 100A |
| Accuracy | ±0.1% (F.S) | ||
| Resolution | 16bit | ||
| Data acquistion | 1ms | ||
| No. of cell | 24cell/unit | 32cell/unit, 4Module/Unit | |
| Input | 3Phase AC 200V ~ 240V, 50Hz/60Hz | ||
| Operating temperature | 0 ~ 40℃ | ||

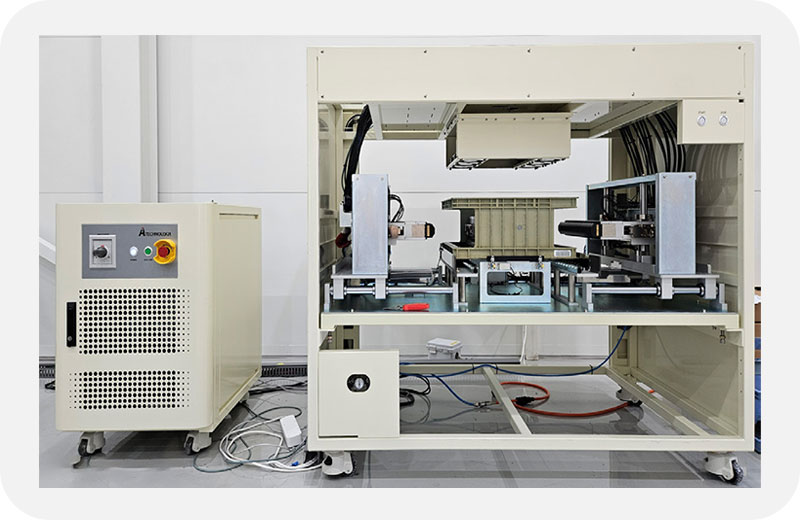

Separate configuration
- 전원부만 별도로 구성 시 모듈 방전기로 사용 가능
- 자동지그 연동 시 Cell 방전기로 사용

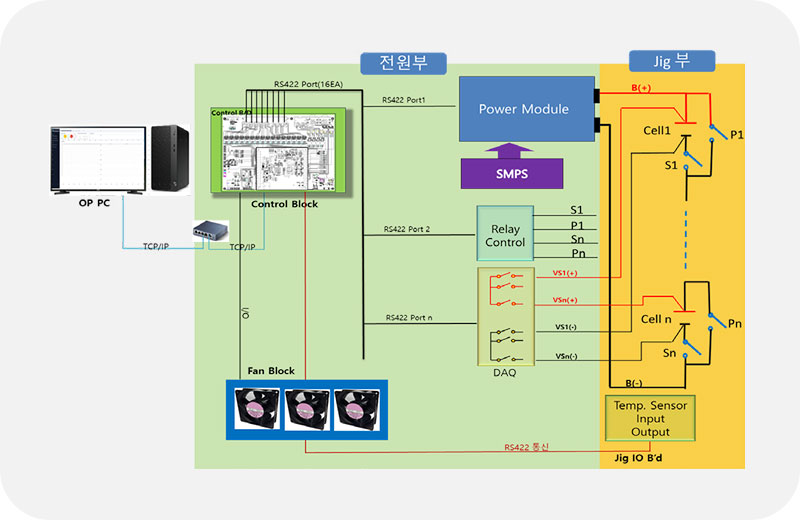

Control block diagram
- Bypass & short circuit 내장
- Unit당 최대 32cell 구성(cell 수량 TBD)
- 데이터 누락 보정 기능

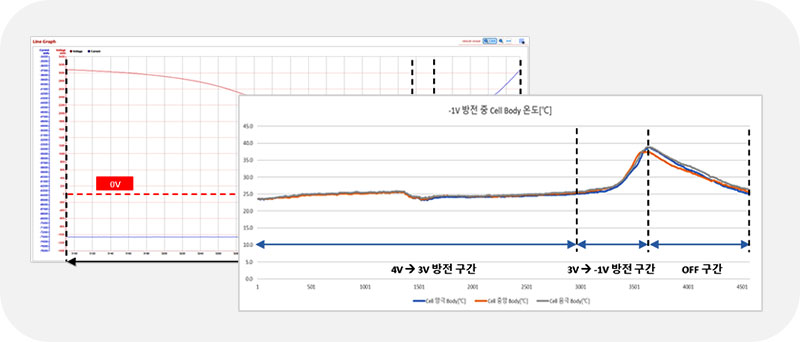

가변 전류제어 알고리즘
- 개별 배터리 전압, 온도 측정 및 제어
- 자동 Cell 전압 평탄화, 전류 출력 실시간 가변, 측정 온도를 이용한 출력전류 제어 -> 방전시간 단축

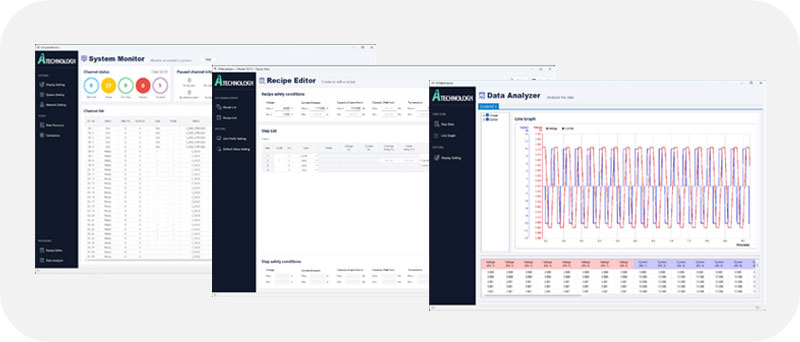

Software & IT
- 사용자 편의성을 반영한 모니터링 / 편집 / 분석 프로그램 제공
- 저장 조건별 실시간 Data 그래프 제공
- 사용자 축 임의설정 기능 제공 (Voltage / Current / Capacity / Cycle / Time)
Product family
| Model type | Model designation | Voltage[V] | Current[A] | Power unit[EA] | Number of channel[EA] | Discharge voltage[V] |
|---|---|---|---|---|---|---|
| Cell | ATCD 50-50NST-A2 | 50 | 50 | 2 | 24 | -12 |
| ATCD 120-100NSZ-A2 | 120 | 100 | 1 | 32 | -24 | |
| Module | ATCD 50-50NSZ-A2 | 50 | 50 | 2 | 4 | -12 |
| ATCD 120-100NSZ-A2 | 120 | 100 | 1 | 4 | -24 |
